Gigabyte GSmart i (128) supports GSM frequency. Official announcement date is 2005. The device is working on an Microsoft Windows Mobile 5.0 for PocketPC Phone Edition(AKU2) with a Intel PXA272 416 MHz processor and 128 MB ROM memory. Gigabyte GSmart i (128) has 64 MB RAM of internal memory. The main screen size is 2.4 inches with 240 x 320 pixels resolution. It has a 167 ppi pixel density. The screen covers about 31.5% of the device's body. This is an average result.
КД203А
Диоды КД203А кремниевые, диффузионные, выпрямительные.
Предназначены для преобразования переменного напряжения частотой до 5,0 кГц во вторичных источниках электропитания.
Используются для работы в выпрямительных устройствах аппаратуры общего назначения.
Выпускаются в металлостеклянном корпусе с жесткими выводами.
Маркировка диода и схема соединения электродов с выводами указывается на корпусе.
Корпус типа: КДЮ-11-4, масса не более 12,0 г., с комплектующими деталями не более 18,0 г.
Климатическое исполнение: «УХЛ», категория размещения: «3».
Технические условия:
— — УЖ0.336.042ТУ.
Импортный аналог: B4Y10-420M.
Основные технические характеристики диода КД203А:
• Uoбp max — Максимальное постоянное обратное напряжение: 420 В;
• Inp max — Максимальный прямой ток: 10 А;
• fд — Рабочая частота диода: 1 кГц;
• Unp — Постоянное прямое напряжение: не более 1 В при Inp 10 А;
• Ioбp — Постоянный обратный ток: не более 1500 мкА при Uoбp 600 В
Если вас интересует более подробная техническая информация о диоде КД203
Диоды Д248Б кремниевые, диффузионные.
Предназначены для преобразования переменного напряжения частотой до 1,1 кГц.
Основные технические характеристики диода Д248Б:
• Uoбp max - Максимальное постоянное обратное напряжение: 600 В;
• Inp max - Максимальный прямой ток: 5 А;
• fд - Рабочая частота диода: 1,1 кГц;
• Unp - Постоянное прямое напряжение: не более 1,5 В при Inp 5 А;
• Ioбp - Постоянный обратный ток: не более 3000 мкА при Uoбp 600 В.
Діоди Д246 кремнієві, дифузійні. Призначені для перетворення змінної напруги частотою до 1,1 кГц. Випускаються в металостекуваному корпусі з жорсткими виведеннями. Тип діода та схема з'єднання електродів із виведеннями наводяться на корпусі. Маса діодів із комплектуючими деталями не більш ніж 18 г. Тип корпусу: КДЮ-11-4. Технічні умови: АА0.336.206 ТУ. Основні технічні характеристики діода Д246: • Uoбp max — Максимальна постійна зворотна напруга: 400 В; • Inp max — Максимальний прямий струм: 10 А; • fд — Робоча частота діода: 1,1 кГц; • Unp — Постійна пряма напруга: не більш ніж 1,25 В за Inp 10 А; • Ioбp — Постійний зворотний струм: не більш ніж 3000 мкА за Uoбp 400 В Основні технічні характеристики діодів Д246, Д246А, Д246Б: Діод Up/Iпр Ioбр t зсір Uoбр max Uoбр імп max Iпр max Iпр імп max Cд fad max Т В/А мА А А х х х х х х °C Д24 1,2510/3 - 400 10 — 1,1 -60...+130 Д246А 1,0/10 3 — 400 10 — 1,1 -60...+130 Д246Б 1,5/5 3 — 400 5 — 1,1 -60...+130
Диоды Д245 кремниевые, диффузионные.
Предназначены для преобразования переменного напряжения частотой до 1,1 кГц.
Основные технические характеристики диода Д245:
• Uoбp max - Максимальное постоянное обратное напряжение: 300 В;
• Inp max - Максимальный прямой ток: 10 А;
• fд - Рабочая частота диода: 1,1 кГц;
• Unp - Постоянное прямое напряжение: не более 1,25 В при Inp 10 А;
• Ioбp - Постоянный обратный ток: не более 3000 мкА при Uoбp 300 В.
Д242 випрямний діод кремнієвий, дифузійний (10A 200V) Призначені для перетворення змінної напруги частотою до 1,1 кГц. Випускаються в металлостеклянном корпусі з жорсткими висновками. Тип діода і схема з'єднання електродів з висновками наводяться на корпусі. Діоди Д242-Д248 відповідають технічним умовам 0.336.206 ТУ. Маса діодів з комплектуючими деталями не більше 18 р. При кріпленні діодів зусилля затягування повинно бути не більше 1,96 Н х м (0,2 кгс х м). При цьому забороняється додавати до ізольованого висновку зусилля, що перевищує 9,8 Н (1 кгс), так як це може привести до порушення цілісності скляного ізолятора. Розміри радіатора розраховуються з умови, що діод є точковим джерелом теплоти, що розсіює потужність 2 Uпр, ср Іпр, пор. При послідовному з'єднанні діодів рекомендується застосовувати діоди одного типу і шунтувати кожен резистором опором 10...15 кОм на кожні 100 амплітуди зворотної напруги. Опис кремнієві Діоди дифузійні: Д242, Д242А, Д242Б, Д243, Д243А, Д243Б, Д245, Д245А, Д245Б, Д246, Д246А,

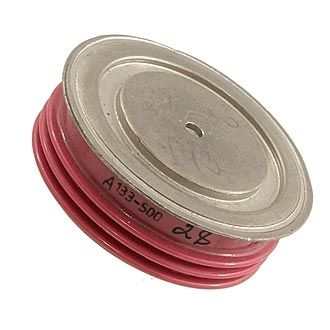

Диод Д133-500-28 кремниевый диффузионный. Предназначен для работы в цепях статических преобразователей электроэнергии постоянного и переменного токов на частотах до 2 кГц. Выпускается в металлокерамическом корпусе таблеточной конструкции.
Средний прямой ток - 500 А
Повторяющееся импульсное обратное напряжение - 2800 В
Охлаждение воздушное естественное или принудительное.
Способ монтажа - в охладитель.
Диод Д133-500-16 кремниевый диффузионный. Предназначен для работы в цепях статических преобразователей электроэнергии постоянного и переменного токов на частотах до 2 кГц. Выпускается в металлокерамическом корпусе таблеточной конструкции.
Средний прямой ток - 500 А
Повторяющееся импульсное обратное напряжение - 1600 В
Охлаждение воздушное естественное или принудительное.
Способ монтажа - в охладитель.

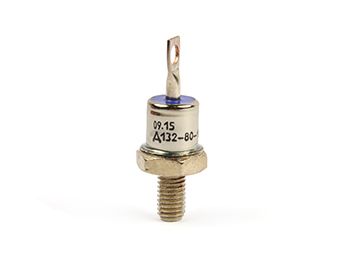

Діод Д132-80-10 – силовой низкочастотный диод штыревой конструкции общего назначения.
Преобразовывают постоянный и переменный ток до 80 ампер частотой до 500 Гц в цепях с напряжением 1000 В (10 кл). Тип корпуса диодов Д132-80-10 – SD3: резьба М8, масса – 27 г.
Диоды изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) диодов определяется по значку на корпусе.
Применяются силовые диоды Д132-80-10 в качестве выпрямительных и размагничивающих диодов, для предотвращения пагубного воздействия коммутационных перенапряжений, в низковольтных выпрямителях сварочного и гальванического оборудования, в неуправляемых или полууправляемых выпрямительных мостах, а также в электрогенераторах промышленности и транспорта.
Для отвода тепла диоды собирают с охладителями (радиаторами) при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт диода с охладителем

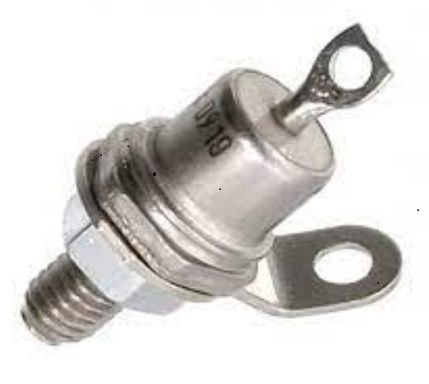

Диоды изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) диодов определяется по значку на корпусе. Применяются силовые диоды Д122-32 в качестве выпрямительных и размагничивающих диодов, для предотвращения пагубного воздействия коммутационных перенапряжений, в низковольтных выпрямителях сварочного и гальванического оборудования, в неуправляемых или полууправляемых выпрямительных мостах, а также в электрогенераторах промышленности и транспорта. Для отвода тепла диоды собирают с охладителями (радиаторами) при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт диода с охладителем, при сборке необходимо соблюдать закручивающий момент Md. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Применяются силовые диоды Д122-32 в качестве выпрямительных и размагничивающих диодов, для предотвращения пагубного воздействия коммутационных перенапряжений, в низковольтных выпрямителях сварочного и гальванического оборудования, в неуправляемых или полууправляемых выпрямительных мостах, а также в электрогенераторах промышленности и транспорта. Для отвода тепла диоды собирают с охладителями (радиаторами) при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт диода с охладителем, при сборке необходимо соблюдать закручивающий момент Md. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Am27C512 - это 512-Кбит, ультрафиолетовый стираемый программируемая память только для чтения. Он организован как 64K слов по 8 бит в слове, оперирует от одного +5 В питание, имеет статический режим ожидания и функции быстрого программирование местоположения одного адреса. Продукты доступны в оконных керамических DIP-упаковках, а также в виде пластиковых одноразовых программируемых (OTP) PDIP и Пакеты PLCC.
КМОП-технология AMD обеспечивает высокий уровень скорость, низкое энергопотребление и высокая помехоустойчивость. Типичный потребляемая мощность составляет всего 80 мВт в активном режиме, и 100 мкВт в режиме ожидания. Все сигналы имеют уровни TTL. Битовые местоположения могут быть запрограммированы по отдельности, в блоков, или наугад. Устройство поддерживает amd
Am27C512 - это 512-Кбит, ультрафиолетовый стираемый программируемая память только для чтения. Он организован как 64K слов по 8 бит в слове, оперирует от одного +5 В питание, имеет статический режим ожидания и функции быстрого программирование местоположения одного адреса. Продукты доступны в оконных керамических DIP-упаковках, а также в виде пластиковых одноразовых программируемых (OTP) PDIP и Пакеты PLCC.
КМОП-технология AMD обеспечивает высокий уровень скорость, низкое энергопотребление и высокая помехоустойчивость. Типичный потребляемая мощность составляет всего 80 мВт в активном режиме, и 100 мкВт в режиме ожидания. Все сигналы имеют уровни TTL. Битовые местоположения могут быть запрограммированы по отдельности, в блоков, или наугад. Устройство поддерживает amd
AY-3-8910 DIP
AY-3-8910 має наступні можливості:
Три програмованих генератора прямокутних імпульсів (тони), без можливості зміни шпаруватості сигналу - т. зв. Меандр
Один програмований генератор псевдо шуму з періодичністю 16 кб (128 kbps)
Один генератор огинаючої, що виробляє амплітудну модуляцію тони, шуму, або їх суміші, а також звучить сам по собі при виборі звукової частоти
Логічний мікшер (змішує вихід генераторів шуму і огинаючої з одним або декількома каналами тону)
Роздільні виходи звуку трьох каналів тони (можуть бути змішані як монофонічний, так і в стереофонічний сигнал)
Два порти вводу-виводу загального призначення
Програмоване посилення [2]>
AY-3-8910 являє собою кінцевий автомат, стан якого задається за допомогою шістнадцяти 8-розрядних регістрів. Вони програмуються через 8-розрядну зовнішню шину, яка використовується як для передачі даних, так і для завдання адреси регістра — режим перемикається зміною рівня на спеціальному виведення мікросхеми.
Микросхемы К155ТМ5, КМ155ТМ5 (7477) и К155ТМ7, КМ155ТМ7 функционально идентичны, так как обе содержат по две пары D-триггеров. Микросхемы представляют собой простейшие защелки данник по 2 бита. Микросхемы различаются по числу выводов корпуса: микросхемы К155ТМ5 , КМ155ТМ5 (7477) расположены в 14-контактном корпусе, поэтомУ каждый ee триггер имеет только один прямой выход данных Q. Структурная схема одного D-триггера показана на рисунке. Каждая парa триггера имеет вход разрешения загрузки Е11.2 и Е13.4. Когда на такой вход разрешения подается напряжение высокого уровня, данные, присутствующие на входах D, без изменения отображается на выходе Q.
В защелке будет зафиксирована, (по другому, в ячёйку памяти будет загружена) информация, присутствующая на входе D, если состояние входа Е1 переключить от высокого уровня к низкому. Выход Q находится в текущем состоянии q все время, пока напряжение на входе Е1 остаётся низкого уровня.
